CABEUS PL-24-Cat.6a-SH-Dual патч-панель 19" (1U), 24 порта RJ-45, категория 6a, полностью экранирова
- Производитель: Cabeus
- Единица: шт
- Теги:
- Общий остаток:
9 297 руб.
8905 руб.

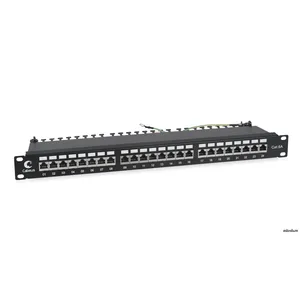

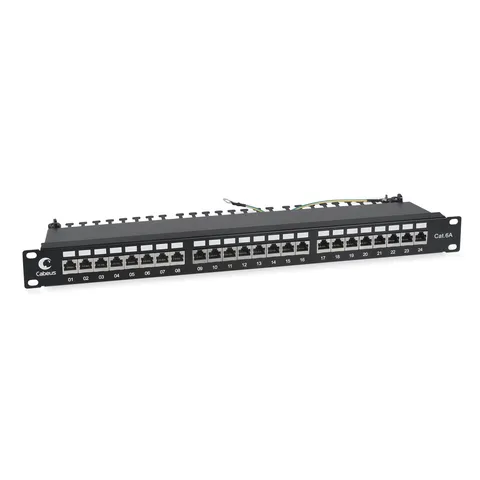

Патч‑панель Cabeus PL‑24‑Cat.6a‑SH‑Dual IDC (арт. 7653c)
19″ (1U), 24 порта RJ‑45, категория 6a, полностью экранированная, с задним кабельным организатором
Общее описание
Экранированная патч‑панель Cabeus PL‑24‑Cat.6a‑SH‑Dual IDC предназначена для:
- терминирования кабелей различных подсистем СКС;
- коммутации элементов сети при помощи коммутационных шнуров.

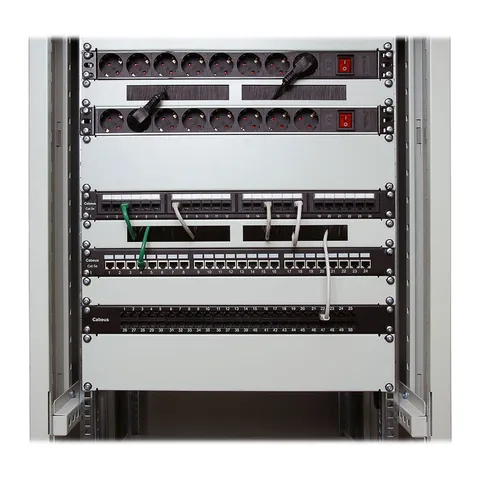

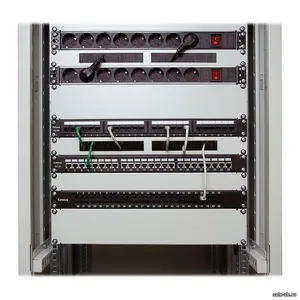

Выполнена в 19″‑формате для установки в телекоммуникационные шкафы и стойки. Соответствует характеристикам категории 6a (полоса пропускания 500 МГц).
Технические характеристики патч‑панели Cabeus PL‑24‑Cat.6a‑SH‑Dual IDC (7653c)
| Основные сведения | |
|---|---|
| Модель: | Cabeus PL‑24‑Cat.6a‑SH‑Dual IDC |
| Артикул: | 7653c |
| Тип изделия: | Патч‑панель (коммутационная панель) |
| Формат установки: | 19″ (в телекоммуникационные шкафы и стойки) |
| Высота: | 1U |
| Количество портов: | 24 |
| Тип разъёма: | RJ45 / 8P8C |
| Цвет: | Чёрный |
| Электрические параметры и производительность | |
| Категория: | 6a |
| Полоса пропускания: | 500 МГц |
| Контактное сопротивление: | не более 20 мОм |
| Сопротивление изоляции: | не менее 500 мОм |
| Поддерживаемые приложения: |
10BASE‑T, 100BASE‑TX, 100BASE‑T4, 1000BASE‑T, 10GBASE‑T, ATM‑25, ATM‑51, ATM‑155, 100VG‑AnyLan, TR‑4, TR‑16 Active, TR‑16 Passive |
| Конструкция и материалы | |
| Исполнение: | Экранированное (полностью) |
| Тип терминирования: | Dual IDC |
| Стандарты разводки: | T568A и T568B (цветная маркировка) |
| Угол расположения ножей контактов: | 45° |

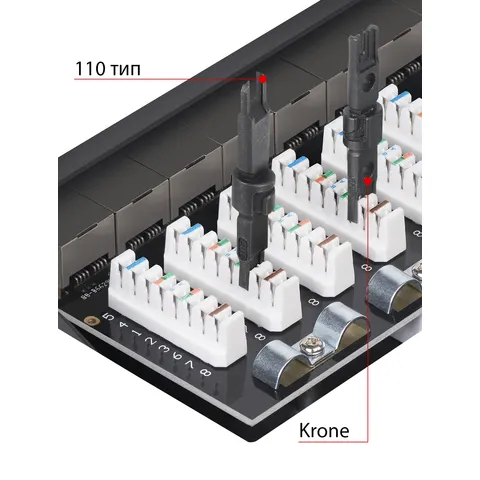

| Совместимость с инструментами заделки: | ножи тип 110 и Krone |
| Корпус: | Сталь, толщина 1,6 мм |

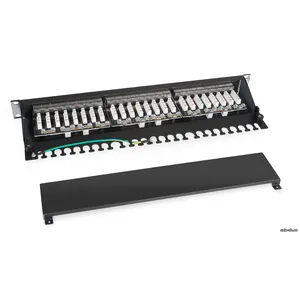

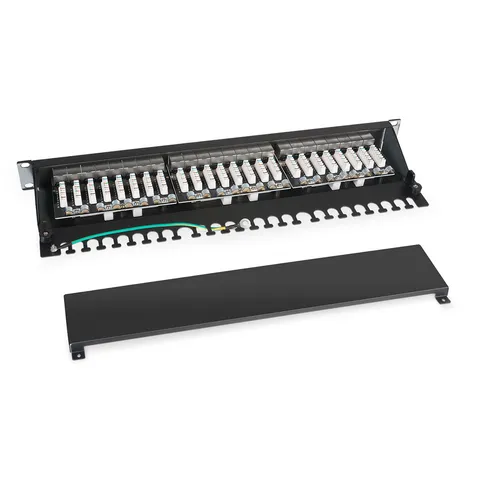

| Крышка: | Сталь, толщина 1,0 мм (разборная, быстрая фиксация) |
| Печатная плата (PCB): | Двухслойный стеклотекстолит (FR‑4), 1,6 мм |
| Корпус IDC‑модуля: | Поликарбонат (PC), UL‑94V‑0 |
| Разъёмы: | ABS‑пластик, UL‑94V‑0 |
| Контакты разъёмов: | Фосфористая бронза с золотым напылением (1,27 мкм) поверх никеля (2,54 мкм) |
| IDC‑контакты: | Фосфористая бронза с покрытием сплавом олова (2,54 мкм) |
| Проводник заземления: | В комплекте |

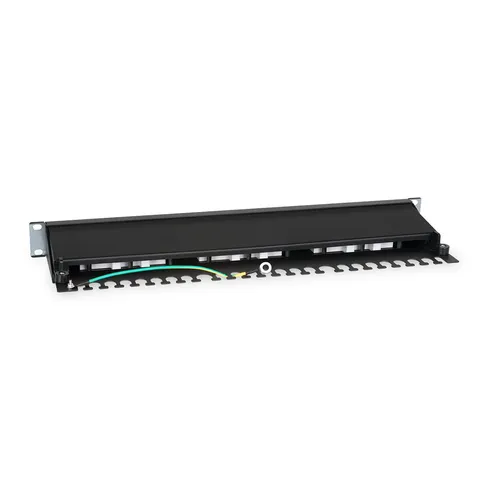

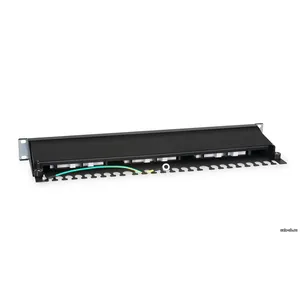

| Организатор кабелей: | Встроенный задний кабельный организатор |
| Фиксатор экрана кабеля: | Есть |
| Механические параметры | |
| Ширина: | 445 мм |
| Ширина с креплением: | 482 мм |
| Высота: | 45 мм / 1U |
| Глубина / длина: | 135 мм |
| Вес: | 1,54 кг |
| Вес в упаковке: | 1,78 кг |
| Объём: | 0,005 м³ |
| Эксплуатационные параметры | |
| Подключаемые проводники: | Одножильные, 22–25 AWG |
| Количество подключений: | Не менее 750 циклов |
| Усилие удержания разъёма: | 50 Н / 1 мин |
| Температура хранения: | −40 … +70 °C |
| Температура монтажа: | 0 … +50 °C |
| Температура эксплуатации: | +5 … +60 °C |
| Комплектность и упаковка | |

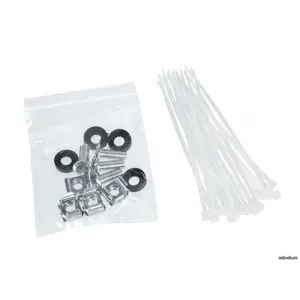

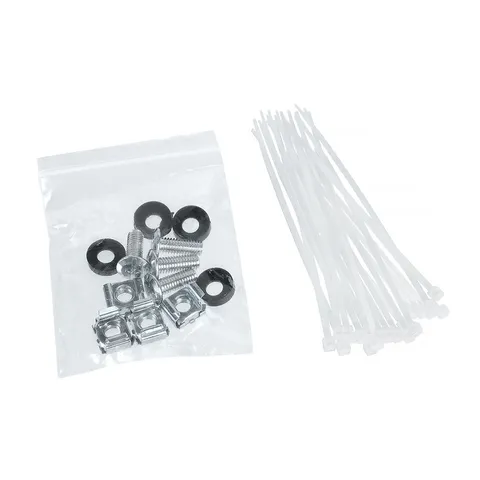

| Комплект поставки: |
- патч‑панель — 1 шт.; - стяжка нейлоновая — 24 шт.; - комплект крепежа (винт, шайба, гайка М6) — 4 шт.; - провод заземления — 1 шт. |
| Упаковка: | Индивидуальная картонная коробка |
| Особенности конструкции | |
|
- дополнительные площадки для маркировки с лицевой стороны; - цифровая маркировка IDC‑контактов; - совместимость с ножами типов 110 и Krone для заделки проводников; - встроенный задний кабельный организатор для удобной укладки и фиксации кабелей; - дополнительный фиксатор экрана кабеля для надёжного заземления и защиты от помех; - съёмная металлическая крышка быстрой фиксации — упрощает монтаж и обслуживание; - проводник заземления в комплекте — обеспечивает электробезопасность системы; - полностью металлический корпус (сталь 1,6 мм) и крышка (сталь 1,0 мм) — высокая механическая прочность и долговечность; - двухслойная печатная плата (FR‑4, 1,6 мм) — стабильность электрических характеристик; - контакты разъёмов из фосфористой бронзы с золотым напылением (1,27 мкм поверх 2,54 мкм никеля) — надёжность соединения и устойчивость к коррозии; - IDC‑контакты из фосфористой бронзы с покрытием сплавом олова (2,54 мкм) — долговечность и стабильность контакта; - корпус IDC‑модуля из поликарбоната (PC), UL‑94V‑0 — огнестойкость и механическая прочность; - разъёмы из ABS‑пластика, UL‑94V‑0 — устойчивость к возгоранию и механическим воздействиям. |
|
| Соответствие стандартам | |
|
- ISO/IEC 11801; - TIA/EIA‑568; - ГОСТ Р 28601; - ГОСТ Р 53246. |
|
