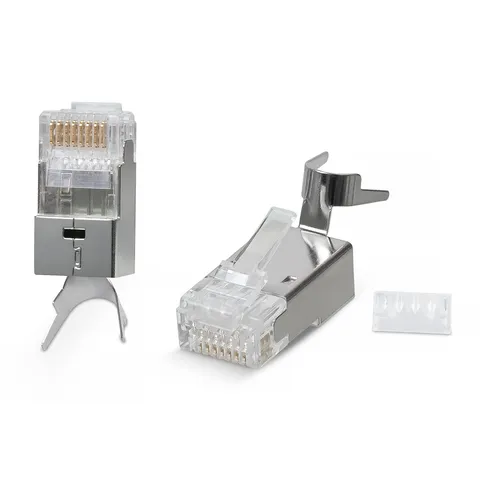

Коннектор Cabeus 7780C 8P8C‑SH‑C7(1.5)‑TWP (RJ‑45, экранированный)

Общее описание

Экранированный коннектор Cabeus 7780C категории 6a/7/7a предназначен для оконцевания экранированного кабеля витой пары. Подходит для одножильных и многожильных проводников с диаметром по изоляции до 1,50 мм. Оснащён направляющей вставкой для удобного разведения проводников.

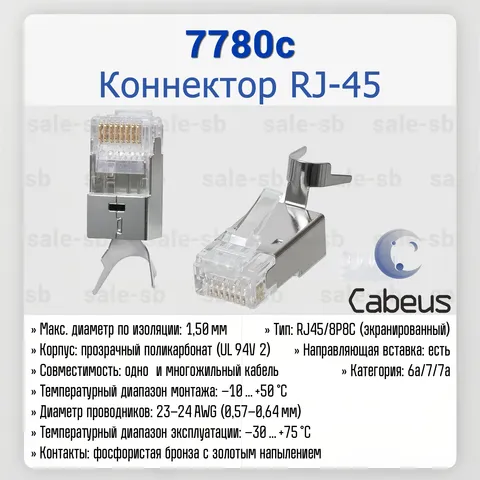

Технические характеристики коннектора Cabeus 8P8C-SH-C7(1.5)-TWP (RJ‑45, категория 6a/7/7a)

Основные характеристики

• Тип коннектора: RJ‑45 / 8P8C;
• Исполнение: экранированное;
• Категория: 6a, 7, 7a;
• Материал контактов: фосфористая бронза с золотым напылением;
• Диаметр проводников: 23–24 AWG (0,57–0,64 мм);
• Диаметр по изоляции: до 1,50 мм;
• Направляющий элемент: вставка для разведения проводников;
• Применяемый кабель: одножильный и многожильный;
• Материал корпуса: прозрачный поликарбонат (соответствует UL 94V‑2);
• Цвет корпуса: прозрачный.

Условия эксплуатации

• Температура монтажа: от −10 °C до +50 °C;
• Температура эксплуатации: от −30 °C до +75 °C.

Конструктивные особенности

• Экранирование: обеспечивает защиту от электромагнитных помех;
• Универсальные ножи: совместимы с одножильными и многожильными кабелями;
• Направляющая вставка: упрощает разводку проводников при монтаже;
• Золотое напыление контактов: повышает надёжность соединения и устойчивость к коррозии;
• Прозрачный корпус: позволяет визуально контролировать правильность укладки проводников.

Область применения

Коннектор предназначен для:

• монтажа экранированных сетевых линий категорий 6a, 7 и 7a;
• создания высокопроизводительных структурированных кабельных систем (СКС);
• подключения оборудования, требующего защиты от электромагнитных наводок;
• использования в условиях повышенных требований к надёжности соединения.

Преимущества

• совместимость с одно‑ и многожильными кабелями;
• поддержка высоких категорий передачи данных (6a/7/7a);
• надёжное экранирование от помех;
• удобство монтажа благодаря направляющей вставке;
• долговечность контактов с золотым напылением;
• прозрачный корпус для визуального контроля;
• широкий температурный диапазон эксплуатации.

Рекомендации по монтажу

1. Убедитесь, что диаметр проводников по изоляции не превышает 1,50 мм.
2. Используйте инструмент для зачистки и обрезки кабеля, соответствующий стандарту AWG 23–24.

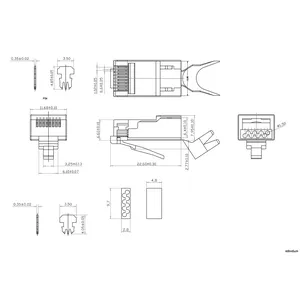

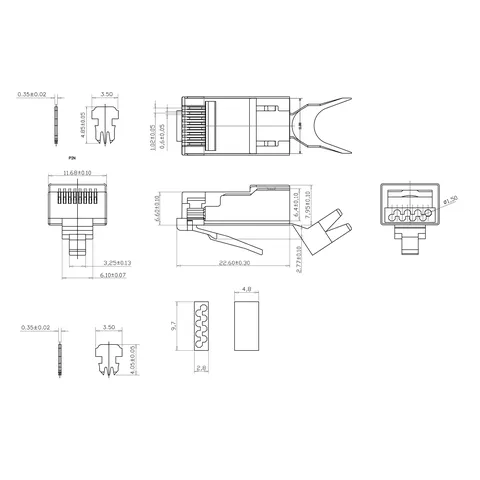

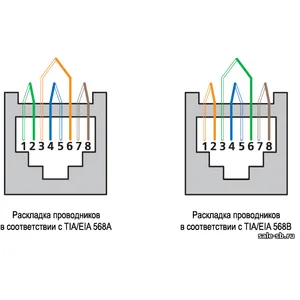

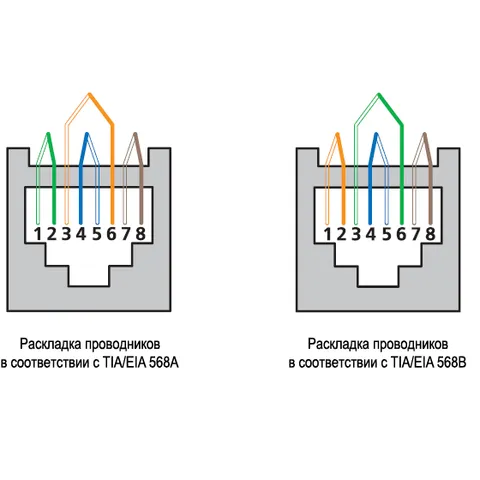

3. При монтаже соблюдайте порядок разводки проводников согласно выбранной схеме (T568A/T568B).
4. Аккуратно уложите проводники в направляющую вставку перед обжимом.
5. Проверяйте качество соединения после обжима.
