Оптический Пигтейл Cabeus 7328c PT-SC-9 – Надежное Решение для Подключения в Оптических Кроссах

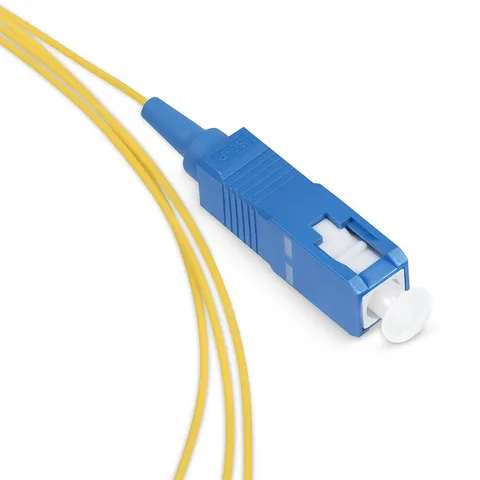

Оптический монтажный шнур Cabeus 7328c PT-SC-9 – это короткий пигтейл с коннектором SC и полировкой UPC, предназначенный для сварки с волокнами оптического кабеля. Используется в оптических кроссах для подключения оконцованных волокон к адаптерам, установленным на лицевой панели. Пигтейл имеет длину 1,5 м, выполнен из одномодового волокна 9/125 и оболочки из LSZH-компаунда, что делает его безопасным и надежным для использования в различных условиях.

Ключевые Особенности Пигтейла PT-SC-9

• Коннектор: SC / UPC
• Тип волокна: Одномодовое 9/125 (SM)
• Класс волокна: OS2 / G.652.D & G.657A1
• Материал внешней оболочки: LSZH-компаунд
• Диаметр внешней оболочки: 0,9 мм
• Цвет внешней оболочки: Желтый
• Длина пигтейла: 1,5 м
• Вносимые потери: ≤ 0,35 дБ
• Возвратные потери: ≥ 50 дБ
• Наконечник: Керамика, диаметром 2,5 мм
• Соответствие стандартам: ISO/IEC 11801 OS2, ITU-T G.652.D
• Температурный диапазон: от -40 до +70 °C (хранение), от -20 до +50 °C (эксплуатация)
• Упаковка: Полиэтиленовый пакет

Технические характеристики оптического пигтейла Cabeus 7328c PT-SC-9

Основные параметры
Модель:	PT-SC-9
Бренд:	Cabeus
Тип устройства:	Оптический пигтейл (монтажный шнур)
Коннектор / полировка:	SC / UPC
Тип волокна:	Одномодовое (SM), 9/125
Класс волокна:	OS2 / G.652.D & G.657A1
Материал оболочки:	LSZH-компаунд (Low Smoke Zero Halogen)
Цвет оболочки:	Желтый
Диаметр оболочки:	0,9 мм
Длина пигтейла:	1,5 м
Вносимые потери:	≤ 0,35 дБ
Возвратные потери:	≥ 50 дБ
Наконечник:	Керамика
Диаметр наконечника:	2,5 мм
Стандарты и соответствие
Соответствие стандартам:	ISO/IEC 11801 (OS2), ITU-T G.652.D
Эксплуатационные условия
Температура хранения:	-40 °C ... +70 °C
Температура эксплуатации:	-20 °C ... +50 °C
Упаковка и применение
Упаковка:	Полиэтиленовый пакет
Применение:	Оптические кросс-панели, распределительные шкафы (ODF), центры распределения оптических сетей (FTTx), телекоммуникационные узлы

Преимущества Пигтейла Cabeus 7328c PT-SC-9

Высокое качество передачи сигнала

Пигтейл имеет минимальные вносимые потери (≤ 0,35 дБ) и высокие возвратные потери (≥ 50 дБ), что обеспечивает стабильную и качественную передачу данных на большие расстояния.

Надежная конструкция

Изготовлен из керамического наконечника и оболочки из LSZH-компаунда, что делает его устойчивым к механическим повреждениям и пожароопасным ситуациям. LSZH-материал не выделяет токсичных веществ при горении.

Универсальность и совместимость

Пигтейл подходит для использования с различными типами одномодовых волокон (OS2, G.652.D, G.657A1), что делает его универсальным решением для подключения в оптических кроссах.

Простота монтажа

Коннектор SC и полировка UPC обеспечивают простую и быструю установку. Пигтейл легко сваривается с волокнами кабеля, что ускоряет процесс монтажа и снижает трудозатраты.

Широкий температурный диапазон

Пигтейл рассчитан на эксплуатацию в условиях от -20 до +50 °C и хранение от -40 до +70 °C, что делает его подходящим для использования в различных климатических условиях.

Где использовать Пигтейл PT-SC-9?

• В оптических кроссах для подключения волокон к адаптерам
• В телекоммуникационных системах
• В сетях связи с высокими требованиями к надежности и безопасности
• В помещениях и на улице
• В системах, где требуется минимальное влияние на сигнал

Расшифровка терминов

В описании пигтейла Cabeus 7328c PT-SC-9 используются технические термины, которые могут быть непонятны неопытным пользователям. Вот их расшифровка:

Пигтейл (pigtail)

Это короткий оптический шнур, оконцованный с одной стороны коннектором. Используется для подключения к оптическим адаптерам или сварки с другими волокнами.

SC / UPC

SC – тип оптического коннектора, UPC – тип полировки, обеспечивающий минимальные потери сигнала при подключении.

Одномодовое волокно 9/125

Это тип оптического волокна, где 9 – диаметр сердцевины, 125 – диаметр оболочки. Используется для передачи данных на большие расстояния с высокой скоростью.

OS2 / G.652.D & G.657A1

OS2 – класс одномодового волокна, G.652.D и G.657A1 – международные стандарты, определяющие характеристики волокна для различных условий эксплуатации.

LSZH-компаунд

LSZH (Low Smoke Zero Halogen) – материал, который при горении не выделяет токсичных газов и дыма. Используется для повышения безопасности в случае пожара.

Вносимые потери

Это потери сигнала при прохождении через пигтейл. Чем меньше значение, тем лучше качество передачи.

Возвратные потери

Это потери сигнала, отражающегося от конца волокна. Чем выше значение, тем меньше отражений и тем стабильнее сигнал.

Керамический наконечник

Это часть коннектора, которая обеспечивает точное и надежное соединение волокон. Керамика устойчива к износу и обеспечивает стабильное качество передачи.

ISO/IEC 11801 OS2, ITU-T G.652.D

Это международные стандарты, которым соответствует пигтейл. Они гарантируют его совместимость и качество в различных сетях.

Температурный диапазон

Это диапазон температур, в котором пигтейл может надежно работать или храниться. Это делает его подходящим для использования в холодном климате и в помещениях с высокой температурой.

Комплектация

• Оптический пигтейл Cabeus 7328c PT-SC-9
• Руководство пользователя

Заключение

Если вы ищете надежное и качественное решение для подключения оптических волокон, пигтейл Cabeus 7328c PT-SC-9 – это идеальный выбор. С его помощью вы обеспечите стабильную передачу сигнала, высокую степень безопасности и простоту монтажа в любых условиях эксплуатации.
