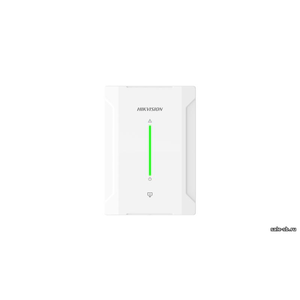

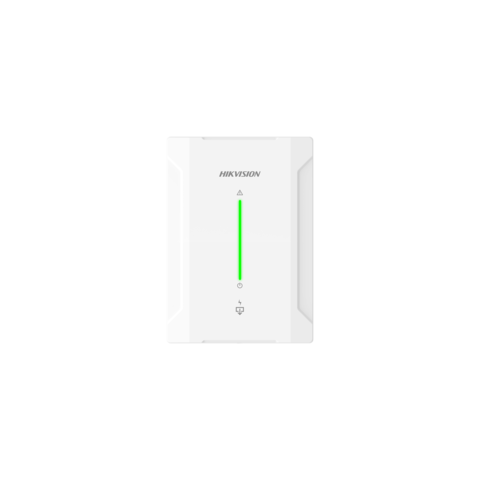

AX PRO Speed-X Output Expander DS-PM1-O4H-H — Модуль расширения на 4 реле

Описание:

AX PRO DS-PM1-O4H-H — это специализированный модуль расширения для гибридных панелей безопасности серии AX Hybrid Pro, такой как DS-PHA48/64. Основное назначение устройства — предоставление четырёх мощных силовых реле, предназначенных для коммутации нагрузок с максимальным напряжением до 240 В и током до 16 ампер каждое. Применение модуля позволяет значительно расширить функциональность базовой панели и реализовать сценарии автоматического управления нагрузкой, такими как освещение, сигнализация, электромеханика и многое другое.

Особенности и характеристики:

• Четыре встроенных силовых реле, каждый канал поддерживает нагрузку до 16 Ампер при напряжении от 100 до 240 Вольт переменного тока;
• Поддерживает каскадное соединение с базовыми панелями и другими модулями через порты Speed-X (шина для последовательного обмена данными);
• Сервисный интерфейс TTL для конфигурирования и технического обслуживания устройства;
• Четырёхцветная индикация состояния каждого реле и общего питания устройства;
• Поддерживает постоянное питание 12 В постоянного тока, которое обеспечивает автономность и независимость от централизованного энергоснабжения панели;
• Корпус из качественного пластика ABS, устойчив к влаге и ударам, степень защиты IPXX обеспечивает длительный срок службы в полевых условиях;
• Позволяет контролировать четыре отдельные нагрузки независимо друг от друга, создавая эффективные сценарии автоматизации;
• Эксплуатационные условия: рабочая температура от -10°C до +40°C, относительная влажность воздуха — от 10% до 90% без конденсации влаги;
• Размеры корпуса составляют 110×155×32.5 мм, весит всего 333,1 г, что облегчает транспортировку и установку устройства.

Технические характеристики AX PRO Speed-X Output Expander(Power relay) DS-PM1-O4H-H

Преимущества:

1. Значительно увеличивает возможности базовых панелей DS-PHA48/64 по количеству управляемых зон и сценариев автоматизации;
2. Экономит затраты на приобретение отдельных реле и контроллеров, объединяя всё необходимое в одном корпусе;
3. Упростит проектирование сложных схем автоматизации благодаря наличию сервисного порта и шинной архитектуры Speed-X;
4. Поддерживает широкий диапазон напряжений и высокие токи, что позволяет управлять разнообразными нагрузками;
5. Независимое питание 12 В постоянного тока, устраняет необходимость постоянного электропитания от центральной панели;
6. Конструктивно готов к применению в суровом климате российского региона, выдерживая экстремальные значения температуры и влажности.

Заключение:

Модуль расширения DS-PM1-O4H-H является важным дополнением к профессиональным системам безопасности и автоматизации, предлагая мощные средства коммутации электрических цепей и удобства в управлении, а также помогая сэкономить на приобретении дополнительного оборудования и упростить реализацию проектов автоматизации и безопасности.
